霍尔开关相信很多人都知道，就是当磁铁靠近霍尔传感器时，芯片会输出0或1数字信号。例如智能家居中的智能门窗，锁等都有使用霍尔开关作位置检测，在BLDC直流无刷电机里面使用霍尔锁存器用来检测定子的位置。

那从技术上来讲，霍尔开关与霍尔锁存器有什么区别呢？

 霍尔开关主要分为三类：单极性霍尔开关、双极性霍尔开关与双极性霍尔锁存器。

 1、单极性霍尔开关，即霍尔开关只对一个磁极N或者S敏感，当磁场强度达到磁性工作阈值 (Bop)时，芯片输出0或者1， 当磁场强度低于工作阈值 (Brp)时，芯片输出变为0磁场的状态。如图1所示为单极性霍尔开关的响应曲线，当磁场大于Bop时，芯片输出高电平，当磁场小于Brp时，芯片输出低电平。

 2、双极性霍尔开关，即霍尔开关同时对2个磁极N与S敏感，当磁场强度达到磁性工作阈值 (Bop)时，芯片输出0或者1，当磁场强度低于工作阈值 (Brp)时，芯片输出变为0磁场的状态。如图2所示为双极性霍尔开关的响应曲线，当磁场大于Bop时（无论N还是S），芯片输出高电平，当磁场小于Brp时，芯片输出低电平。

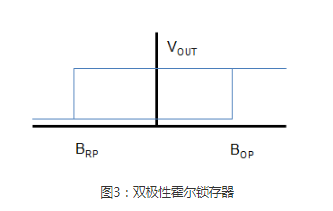

 3、双极性霍尔锁存器，当磁场N极（或S极）靠近芯片时，芯片输出0或者1，磁场移除后继续保持当前输出状态；而只有当磁场S极（或N极）靠近芯片时，芯片输出电平反转。磁场移除后继续保持当前输出状态，直到下次磁场改变。如图3所示为双极性霍尔锁存器输出曲线，当磁场大于当磁场大于Bop时，芯片输出高电平，当反向的磁场大于Brp时，芯片输出低电平。

台湾爱盛科技的IST8505，IST8508高级全向TMR开关,这款创新设备将TMR传感器与出色的模拟信号处理以及低功耗振荡器相结合，可以在1到3.6伏的供电电压范围内运行。该设备还集成了电源门控功能，这是一种节能特性，当eFuse完全加载时，通过触发高电源门控信号来关闭数字和模拟电路。适用于医疗设备/物联网和智能家居设备，例如门/窗传感器、接近传感器，智能手表、活动追踪器和其他可穿戴设备保安系统/机器人等应用。
