在现代精密工业制造和前沿科学研究的广泛领域，氮气柜作为一种特殊的储存和工作环境设备，其内部氧含量的精确监测已成为保证产品质量、实验精度和人员安全的关键环节。本文将从氮气柜氧气监测的核心价值、技术原理、系统组成、应用场景、传感器选择及未来发展趋势六大维度，系统阐述这一技术领域的完整生态体系。
一、氮气柜氧气监测的核心价值
在电子、半导体、化工、医药等高新技术产业中，氮气柜承担着储存对氧气极度敏感材料的重任。这些材料往往具有纳米级精度或特殊化学性质，如精密电子元件中的光刻胶、半导体晶圆、高纯度化学试剂及生物制剂等。氧气作为强氧化剂，其浓度波动对这些材料的影响具有乘数效应：当氧含量超过材料耐受阈值时，可能引发链式氧化反应，导致电子元件失效、药物活性丧失或化学试剂变质。
以半导体制造为例，在光刻工艺中使用的光刻胶对氧气敏感度达到ppm级，若储存环境氧浓度超标，将导致光刻图案变形，直接影响芯片良品率。医药领域中的某些基因工程药物，其蛋白质结构在氧气作用下会发生不可逆降解，造成数千万美元的经济损失。因此，通过实时监测将氧含量控制在<10ppm甚至<1ppm水平，已成为保障高端制造业产品质量的底线要求。
二、氮气柜氧气监测的技术原理
当前主流监测技术基于三种物理/化学原理构建传感器体系：
电化学传感器
采用贵金属电极在电解质中发生氧化还原反应，通过测量电流变化反推氧浓度。其优势在于低功耗和线性输出，但存在寿命限制（通常1-2年），且对湿度敏感，需定期校准。
荧光猝灭原理
利用特定荧光物质遇氧分子时发生猝灭效应，通过检测荧光寿命或强度变化计算氧浓度。该技术具有不消耗氧气的特性，适合长期监测，但光学器件易受污染影响，需配置自清洁装置。
氧化锆陶瓷传感器
基于氧化锆电解质在高温下的氧离子导电特性，通过能斯特方程计算氧分压。该传感器具有宽量程（1%~96%O₂）、高精度（±0.5%FS）和长寿命优势，但需加热至700℃以上工作，增加系统功耗。
三、氮气柜氧气监测系统的集成架构
完整的监测系统由五大模块构成精密协同：
气密性柜体系统
采用304不锈钢或阳极氧化铝材质，配备双门互锁装置和密封胶条，确保内部环境隔离度达到IP65标准。柜体配备自动压力平衡阀，防止开关门时外部空气渗入。
传感器网络
根据柜体容积配置多层传感器阵列，典型布局为：顶部设置氧化锆传感器监测整体浓度，中层布置电化学传感器进行局部检测，底部安装荧光传感器监控低氧区域。传感器数据通过Modbus RTU协议传输至控制系统。
智能控制单元
采用PLC或嵌入式Linux系统，实现PID控制算法。当氧浓度超标时，自动触发氮气补给系统（流量控制精度±0.5L/min），并激活循环净化模块。控制系统具备自学习功能，能根据材料特性优化控制参数。
多级报警机制
构建三级报警体系：初级报警（氧浓度超标20%）启动声光警示；二级报警（超标50%）发送短信/邮件至管理人员；三级报警（超标100%）自动切断电源并启动应急排风系统。
数据追溯平台
集成IoT技术，将监测数据上传至云端数据库，支持历史数据追溯和趋势分析。通过机器学习算法预测设备维护周期，提前30天预警传感器失效风险。
四、跨行业应用场景深度解析
电子工业应用
在OLED屏幕制造中，有机发光材料对氧气和水汽极其敏感。氮气柜通过维持<0.1%RH湿度和<5ppm氧浓度，确保材料使用寿命延长3-5倍。某头部面板厂商实测数据显示，采用智能监测系统后，产品良率从82%提升至95%。
半导体晶圆储存
12英寸晶圆在氮气柜中的储存要求氧浓度≤2ppm，温度波动±0.5℃。通过部署分布式传感器网络，实现晶圆盒内微环境实时监控，避免因局部氧浓度超标导致的晶圆氧化缺陷。
化学试剂管理
格氏试剂等遇氧自燃的化学药品，需在-30℃低温氮气环境中储存。监测系统需集成温度补偿算法，确保在低温条件下氧传感器的测量精度仍达到±0.3ppm。
生物医药研发
在细胞培养过程中，5% CO₂/95% N₂的混合气体环境要求氧浓度<0.5%。通过质谱仪与传感器数据融合技术，实现培养箱内气体组分的在线监测与动态调节。
五、传感器选型技术指南
针对不同应用场景，传感器选择需综合考虑以下技术参数：
| 参数 | 氧化锆传感器 | 电化学传感器 | 荧光传感器 |
|---|
| 测量范围 | 1%~96% O₂ | 0-25% O₂ | 0-100% O₂ |
| 精度 | ±0.5% FS | ±2% FS | ±1% FS |
| 响应时间 | <5秒 | <15秒 | <2秒 |
| 工作温度 | 700℃ | 常温 | 常温 |
| 寿命 | >5年 | 1-2年 | >3年 |
| 交叉干扰 | 无 | 受湿度影响 | 受污染影响 |
典型产品对比：

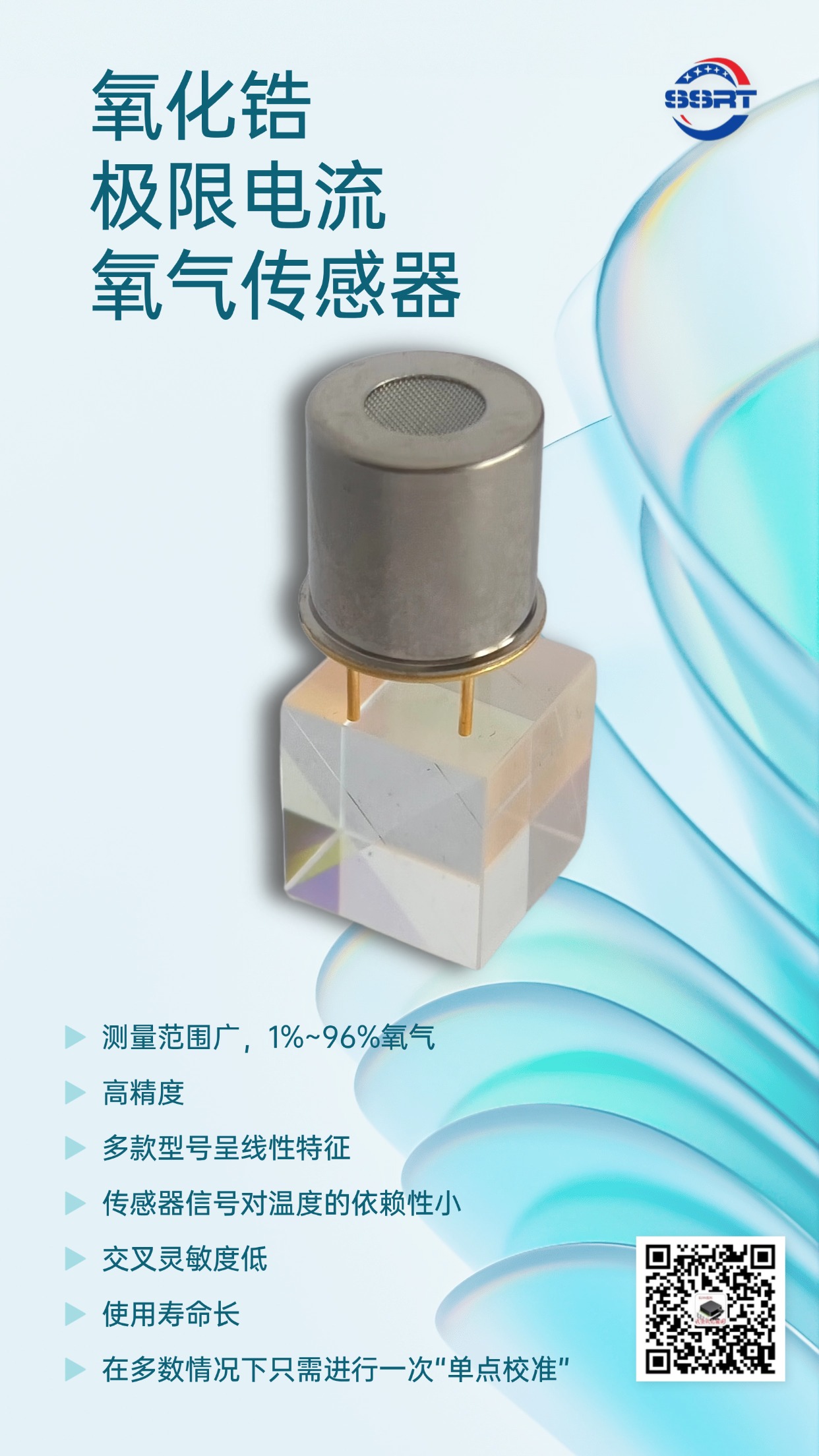

SO-E2-960氧化锆传感器：适用于高温工艺环境，具有优秀的线性度和稳定性，但功耗较高（需加热）。
PSR-12-223：采用燃料电池技术，在微量氧检测中表现卓越，响应时间<3秒，适合需要快速报警的场景。
LOX-02荧光传感器：无需消耗氧气，适合长期监测生物样品，但成本较高。
六、技术演进趋势与展望
传感器融合技术
未来系统将集成多原理传感器，通过卡尔曼滤波算法实现数据融合，提高测量鲁棒性。如将电化学传感器与红外光谱仪结合，同步监测氧气和湿度参数。
智能预测维护
利用数字孪生技术构建虚拟氮气柜模型，结合实时监测数据预测设备故障。某国际厂商已开发出预测性维护系统，可提前48小时预警传感器失效。
能源效率优化
开发基于AI的氮气补给控制算法，根据氧浓度变化趋势动态调整氮气流量，降低能耗30%以上。同时探索回收废气中的氮气，实现循环经济。
标准体系完善
随着ISO 14644-8等标准的推广，氮气柜监测系统将逐步纳入半导体洁净室整体认证体系，推动行业规范化发展。
结语：
氮气柜氧气监测技术作为现代工业安全体系的重要组成部分，其发展水平直接制约着高端制造业的质量管控能力。通过持续的技术创新，我们期待构建更为智能、精准的监测网络，为精密制造和科学研究提供可靠的环境保障，推动产业向更高维度演进。
