线性度误差 (%) = (|Δmax| / FSO) × 100%

其中，FSO = V_max - V_min

三、如何判读数据手册中的线性度指标？

1. 看数值：数值越小，线性度越好，传感器精度越高。例如，±0.1% FS 的传感器远优于 ±1.0% FS 的传感器。

2. 看单位：务必确认是 %FS（满量程百分比）。这是标准单位。有时也可能看到 %Reading（读数百分比），这在量程的低端部分要求更苛刻，需要注意区分。

3. 看条件：注意线性度指标是在什么温度条件下给出的（通常是室温25°C）。温度变化会显著影响线性度。

4. 看方法（最关键！）：必须确认线性度是基于哪种拟合直线计算的。

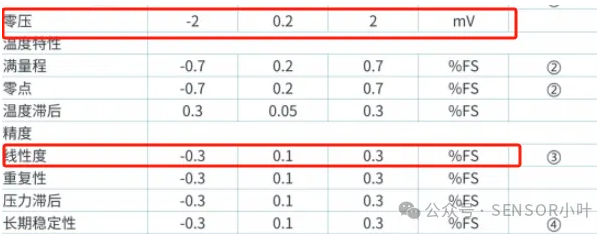

以SRT3000-020M-D-S压力传感器举例来看，数据表中零压显示典型值为0.2mV, 线性度典型值为0.1%FS 。

我们看下实际测得的数据如下:

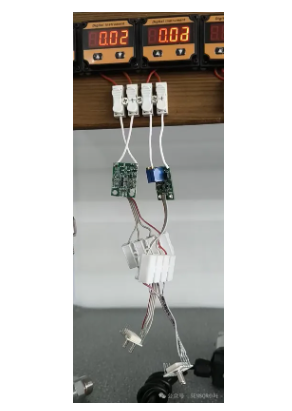

通电后SRT3000-020M-D-S零压值

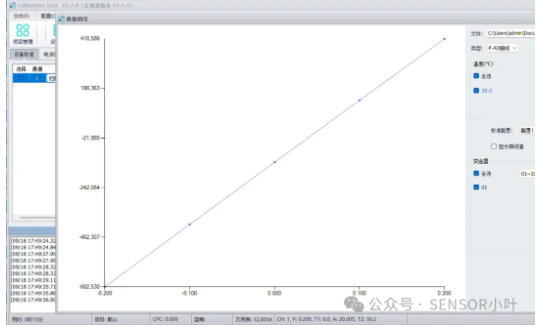

线性斜率表现优秀：

   SRT3000-020M-D-S的实际线性度

四、线性度与总体精度的关系

需要注意的是，线性度只是影响传感器总体精度的因素之一。总体精度通常是一个复合指标，可能包括：

• 线性度误差（Nonlinearity）

• 迟滞误差（Hysteresis）：加压和减压过程曲线不重合带来的误差。

• 重复性误差（Repeatability）：在相同条件下，多次加载到同一压力点时输出的分散程度。
  总体精度是这些误差项的综合（通常是平方和的平方根，RSS），因此线性度误差是总体精度的重要组成部分，但不能完全代表总体精度。

在比较不同传感器的线性度时，务必确保它们使用的是相同的拟合直线基准，否则比较没有意义。

文章来源于：www.ssrt.com.cn，转载请注明出处.
