在肺功能研究中，便携式肺功能仪是基本的实验设备。它通过测量呼吸气体的容积、流速和压力的变化，让研究人员或医生用来分析出呼吸问题。比如近年来日益严重的慢阻呼吸性肺病（COPD），哮喘(Asthma)，气道阻塞等常见呼吸疾病。肺功能仪的设计涉及到很多医学、电子相关的知识等，现有机会跟大家共同探讨一下，以减少其他使用SRT95H传感器的工程师们少走弯路。基本设计流程如下，本文考虑讨论前端采集部分，只有采集的数据准确，后面的分析才有意义。

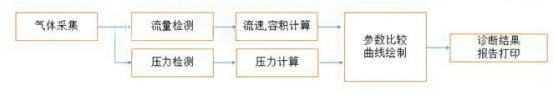

图1 便携式肺功能仪设计流程

使用SRT95H系列超低压产品可以对流量进行检测，其低压差，高稳定性，以及内部温度校准等优势，为简化流量检测设计，提供了很大方便。连接方式见下图：

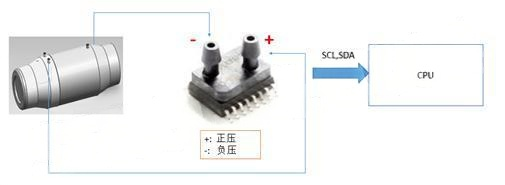

图2 基于压力传感器SRT95H的流量检测设计电路连接

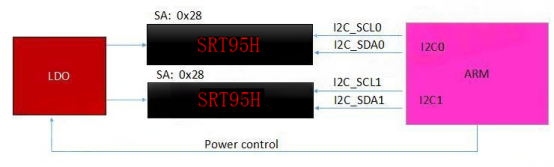

(备注： SRT95H 有多个I2C地址可以选择。如果传感器的I2C设备地址都是0x28, 为避免总线冲突，需要分开控制传感器。使用多组I2C或者GPIO来控制，都是不错的方式)。

气体采集部分，使用定制的气体采集管，把呼吸气流从湍流变成平流，使流速和压力呈线性关系。再把采集的气体，送给流量和压力传感器进行检测，检测后，把结果通过I2C送给外部的MCU进行分析。

使用时，用呼吸管把气体采集管的+/-端接到SRT95H的+/- 端。这个地方不能接错了，否则，读出的结果和呼吸的方式就是反的。

之前就是没注意区分，导致结果偏差很大。连接好后，就可以对着管子呼吸来进行数据采集了。我们要通过多组数据，找到b1, b2, b3的线性回归系数，获取精确的流量值。

方法如下：

1. 先确保MCU对SRT95H的访问是正确的。SRT95H采用I2C总线，Slave address = 0x28, 采用基于地址的数据读取。

2.从SRT95H读取的直接数据，单位是count, 需要利用公式转换成我们需要的压力格式，这样，我们就可以利用压力值做更多的分析。根据数据表中提供的计算公式来计算

这样，就可以根据上面公式，计算出当前采集的压力差是多少压力值了。

当然SRT95H也提供模拟放大的输出模式，也有相应计算的公式。

3.MCU对 SRT95H 成功进行访问后，就可以采集数据进行分析了。

采集前，先采样SRT95H的静态压力值20 s，采样间隔是2 ms，得到10000个数据, 对得到的数据，绘图，可以看到压差值并不为0，说明气道回路有死区存在，或者SRT95H
