本文将介绍的是基于霍尼韦尔一款低成本的压力ABP2系列，在全自动洗衣机上水位检测的应用。全自动洗衣机是通过压力传感器来判定合适的水位，精确控制用水量，来达到节约用水，合理洗涤剂用量，优化洗涤效果的目的。 传统的全自动洗衣机水位传感器工作原理是电感原理，其结构原理图如图1所示。水位高度通过连接在线圈铁芯的弹片，改变铁芯在线圈中的位置，而改变线圈的电感量；通过电感的变化，改变洗衣机电脑板的震荡电路频率，芯片根据震荡频率判断水位的高低。

图1：传统全自动洗衣机水位检测结构剖面图

水位高度H与压力P理论上是成正比例关系。传统的水位高度传感器，把压力量传递为电感量L，最终变为震荡频率量K。然而芯片最终得到的参数K与水位高度H并不线性。而且芯片最终处理得到的水位高度值，精度也不高。此外，水位传感器的机械结构比较复杂，相对容易老化被损坏。

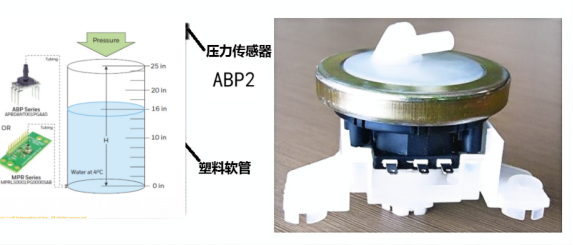

图2：基于ABP2的全自动洗衣机水位检测

然而基于ABP2的全自动洗衣机水位检测是一种高精度的智能的水位检测应用方案。HONEYWELL的压力传感器ABP2采用的是MEMS技术，集成压敏电阻惠斯通电桥，输出比例放大型电压信号，满量程精度在±0.25%以内。通过ABP2DANT001PG2A3XX检测得到的输出值Vout与水位高度H成线性关系，信号直接被MCU采集计算，并得到高精度的水位信息。 相对于结构复杂的水位传感器，ABP2DANT001PG2A3XX采用小体积的SMT封装，内置增强稳定性的防护盾，带气孔柱构造，设计电路简单，易于集成，生产工艺简单，稳定性能好。 用ABP2压力传感器方案，测量洗衣机水位，能提高全自动洗衣机的稳定性，准确测量水位高度，能很好地起到本文第一段中提到的节约用水、合理使用洗涤剂、以及优化洗涤效果的目的。
