热式风速传感器PAV3015D是一种基于热扩散原理的高精度流体测量设备，其核心通过检测加热元件与环境之间的热交换效率来推算气体流速，属于非接触式测量的典型代表。

工作原理

PAV3015D采用恒温差法实现测量：传感器内置两个高稳定性铂电阻温度探头，其中一个作为加热元件维持恒定温度（通常高于环境温度20-50℃），另一个检测环境温度。当气流经过时，热量被流动介质带走的速度与流速呈正相关，通过精密电路实时计算维持加热探头恒温所需的电能变化，结合流体热力学特性参数，经数字信号处理器输出线性化风速值。该设计消除了传统机械式传感器的惯性误差，理论精度可达±1% FS。

PAV3015D风速传感器的I²C规范

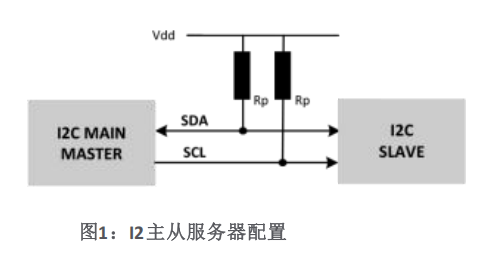

每个Posifa技术传感器模块包括一个双线I²C数字接口与双向数据线

（SDA）和一条时钟线（SCL）。这两条线路为开路漏极，并通过两个上拉电阻（Rp）连接到3.3 V电源。在具有主从配置的系统中，PAV3015D风速传感器模块是从配置。

推荐的上拉电阻（Rp）值取决于系统的实现，但在2.2kΩ和10kΩ之间的值可用于原型制作。

SDA和SCL上的电容负载应该相同，因此信号长度应该避免不对称。对于长度大于10 cm的导线，如果信号路径超过30 cm，建议使用屏蔽电缆。

PAV3015D传感器模块都使用一个7位寻址方案，其默认I²C地址为 0x 28。

I²C总线容易受到噪声的影响，并且可能锁定，特别是当SCL上出现故障或主设备不认可从设备发送的第一个字节时。

以下指南是I²C总线避免锁定的最佳做法：

最小化传感器和微控制器之间的信号长度（< 30 cm）。信号长度超过10厘米，应被屏蔽。从从设备读取的每个数据都应该由来自主设备的ACK进行确认。如果I²C总线锁定，应该可以硬复位传感器。
