在现代工业生产和自动化控制领域，限位开关作为一种基础但关键的传感器装置，扮演着不可或缺的角色。它如同机械系统的“眼睛”和“哨兵”，通过精确的位置检测，确保设备运行的安全性与可靠性。

本文将从限位开关的定义、工作原理、主要类型以及实际应用场景等方面展开解析。

 一、限位开关的定义与工作原理 限位开关（Limit Switch），又称行程开关或位置开关，是一种通过物理接触触发电路通断的机电装置。其核心功能是检测机械设备的运动部件是否到达预设位置，并通过电信号触发控制系统的响应，从而实现设备的启停、转向或安全保护。 从结构上看，典型的限位开关由以下部分组成： 外壳：通常采用金属或工程塑料制成，具有防护等级（如IP67），可适应粉尘、油污或潮湿环境。 执行机构：包括杠杆、滚轮或推杆等机械部件，直接与运动物体接触。 触点系统：由常开触点（NO）和常闭触点（NC）组成，通过内部弹簧机构实现快速通断。 接线端子：连接外部电路，输出信号至PLC（可编程逻辑控制器）或其他控制单元。 其工作原理可简述为：当机械设备的运动部件（如机床滑块、电梯门）触碰限位开关的执行机构时，内部触点状态发生切换（闭合或断开），从而改变电路的通断状态。这一信号可立即触发控制系统的预设动作，例如停止电机运转、启动报警装置或切换运动方向。

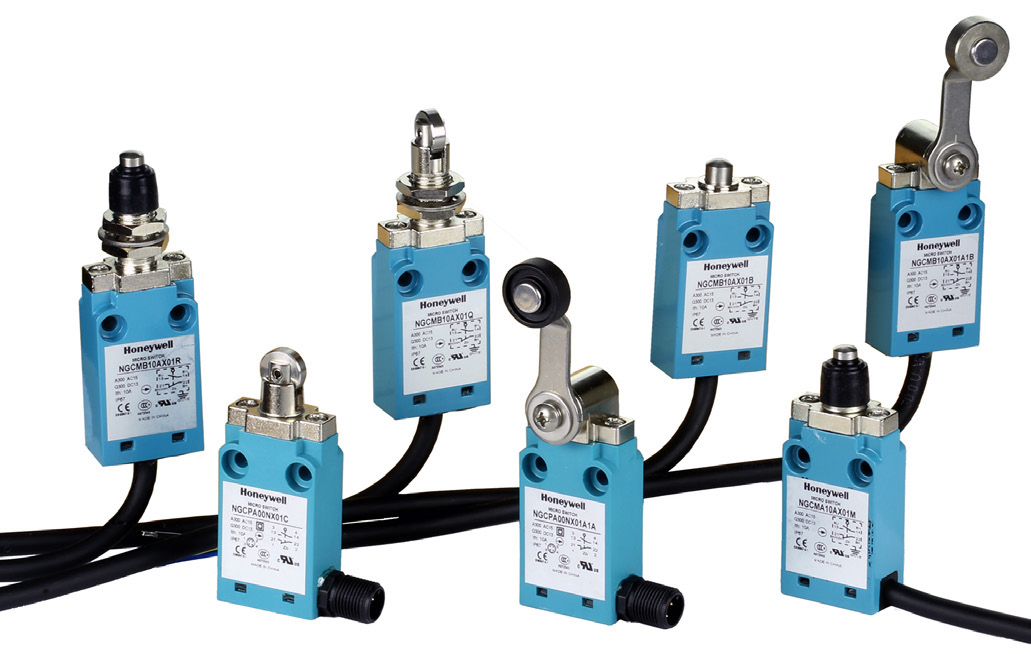

 二、限位开关的核心类型 根据触发方式和应用场景的不同，限位开关可分为两大类： 机械式限位开关：依赖物理接触触发，常见类型包括滚轮式、按钮式和铰链式。例如，滚轮式适用于直线运动检测，铰链式则多用于旋转机构。 非接触式限位开关：通过磁场、光电或超声波原理实现无接触检测，如接近开关（Proximity Switch）。这类开关在高速或高精度场景中更具优势。 尽管非接触式技术日益普及，机械式限位开关因其结构简单、成本低廉和抗干扰性强，仍占据工业应用的主流地位。

 三、限位开关的典型应用场景

 1. 工业自动化与机械设备 机床加工：在数控机床中，限位开关用于检测刀具的行程终点，防止超程碰撞。例如，当铣床主轴移动到加工范围边缘时，限位开关会立即切断电源。 流水线定位：在汽车装配线上，机械臂通过限位开关精准定位焊接点或抓取零件的位置，误差可控制在毫米级。 包装机械：灌装设备通过限位开关控制瓶盖旋紧的扭矩，确保密封性一致。

 2. 电梯与起重设备 电梯楼层定位：电梯轿厢到达目标楼层时，限位开关触发平层信号，确保轿厢与楼层精准对齐。 超载保护：起重机的吊钩提升至极限高度时，限位开关自动切断动力，避免钢丝绳断裂。 安全门联锁：电梯门或工厂安全防护门未完全闭合时，限位开关阻止设备启动，保障人员安全。
