PID传感器（光离子化检测器，Photoionization Detector）是一种用于检测挥发性有机化合物（VOCs）的高灵敏度气体传感器，其核心原理是通过紫外光（UV）电离气体分子，再通过检测电离产生的离子电流来推算气体浓度。以下是其工作原理的详细分解：

核心原理 紫外灯光源 PID传感器内置紫外灯，发射特定能量的紫外光（通常为 9.8 eV、10.6 eV、11.7 eV 等）。 关键条件：紫外光能量需高于目标气体的 电离能（即气体分子被电离所需的最小能量）。 气体分子电离 当气体分子进入检测腔时，紫外光的光子能量被气体分子吸收。 若光子能量 ≥ 气体分子的电离能，分子被电离为 正离子 和 自由电子：

离子电流检测 电离产生的离子和电子在电场（由传感器内部的电极产生）作用下定向移动，形成微弱的离子电流。 电流强度与气体浓度成正比，通过放大电路和算法转换为浓度值（如 ppm 或 ppb）。

关键参数与设计 紫外灯能量选择 不同紫外灯能量对应不同检测范围： 9.8 eV：检测低电离能气体（如氨、硫化氢）。 10.6 eV（常用）：覆盖甲醛（10.2 eV）、苯（9.2 eV）等大多数VOCs。 11.7 eV：检测更高电离能气体（如甲烷、乙烷）。 能量越高，可检测的气体种类越多，但灯寿命可能缩短。 检测限与量程 检测限：通常为 0.1–1 ppm（取决于传感器灵敏度和校准）。 量程：宽范围覆盖，典型量程为 0–2000 ppm（以异丁烯标定）。 响应时间 快速响应，通常 < 3秒，适合实时监测。

典型应用场景

工业安全：化工厂、石油炼化等环境中的VOCs泄漏监测。

环境监测：室内空气质量（甲醛、苯系物）、土壤/地下水污染调查。

应急响应：危险化学品泄漏事故的快速检测。

实验室分析：便携式VOCs检测仪器的核心组件。

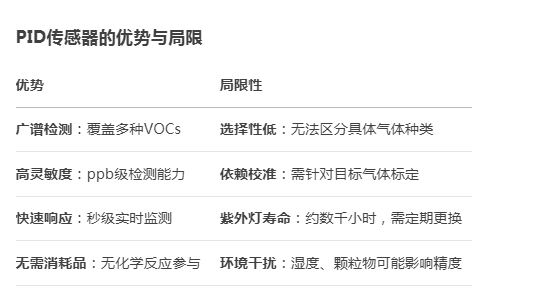

总结 PID传感器的核心是通过紫外光电离气体分子并检测离子电流，具有广谱、高灵敏度和快速响应的特点，但需通过校准提高目标气体的检测精度。其设计使其成为工业、环境和应急场景中VOCs检测的理想工具，但需结合其他传感器或实验室方法解决选择性不足的问题。

霍尼韦尔（Honeywell） 4R PID 传感器

关键技术参数

紫外灯能量 霍尼韦尔 4R PID 通常配备 10.6eV 紫外灯。

检测范围与灵敏度 4R PID 的典型量程为 0–2000 ppm（异丁烯标定），但对甲醛的实际灵敏度需通过校准调整。

甲醛的响应因子（RF）约为 0.5–0.7（相对于异丁烯），需通过校准系数修正读数。

检测限：未校准时可能仅能检测 1–5 ppm 以上的甲醛，校准后可达更低浓度（如0.1 ppm）。

校准与干扰 需专用校准：必须使用甲醛标准气体校准，否则读数会因响应因子差异产生偏差（如显示值可能偏低 30–50%）。

交叉干扰：其他 VOC（如乙醇、甲苯）可能干扰检测，需通过算法或过滤膜降低影响。
